9mmハードウェアユーティリティナイフが日常使用に最適な切断ツールとなる理由

9mm ハードウェアカッターナイフの内部の精密エンジニアリング

ハードウェア ユーティリティ ナイフのハウジングは、中央のスチール トラックの周りでスナップまたはネジ留めされる 2 つの対称シェルで成形されています。このトラックは、ブレードを前後に運ぶスライダーをガイドします。 CX107 プラットフォームでは、トラックが 12.1 cm 全長にわたって強化されているため、切断ストローク中にブレードが左右にぐらつきません。ブレードチャネルの横方向の遊びは、厚い段ボールを切断するときにハードウェアカッターナイフが不安定に感じる最も一般的な理由の 1 つであるため、成形中にブレードとチャネル壁の間の公差が厳密に保たれます。

ハンドル上部の部分は、ペン型ツールを握った握りこぶしの自然な角度を反映して、わずかに前方にカーブした形状になっています。リブ付きのグリップゾーンは、切断中に親指と人差し指が最も圧力をかける 2 つの接触点にあります。これらのリブは周囲のシェルより約 0.5 ミリメートル高く設定されており、パッキングシフト全体にわたって繰り返し使用しても不快になることなく、皮膚に食い込んでグリップするのに十分です。

多くのハードウェアカッターナイフ本体の側面には観察窓が成形されているため、ハウジングを開けずに残りの刃の長さを確認できます。毎日の大量の切断作業を扱うオペレーターは、作業中に切れ味が悪くなったり消耗した刃を発見したりするのではなく、このウィンドウを利用して、ハードウェアカッターナイフの刃の交換時期が近づいたことを判断します。

2 つのハウジング シェルは、ベース近くの 1 本の凹んだネジ、または継ぎ目に沿って配置された一連の内部スナップ タブのいずれかで結合されます。ネジベースのクロージャーは、振動による緩みに抵抗するため、何年にもわたって繰り返し開けても厳しい公差を維持する傾向があります。一方、クリップベースのクロージャーは、ドライバーが常に手の届くところにあるとは限らない忙しい梱包環境で、ハードウェアカッターナイフのブレード交換サイクル中に工具を使わずに迅速にアクセスできます。

シェル全体の壁の厚さは偶然に均一ではありません。ブレードチャンネルを囲むセクションは、ハンドル上部のカーブを形成するセクションよりも意図的に厚くなっており、横方向の切断応力が集中する部分に材料を分散させながら、片手で長時間使用できるように本体全体を十分に軽く保ちます。この不均一な壁の分布は、耐久性のあるハードウェアユーティリティナイフと、全体に平らで均一なシェルの厚さを使用する低コストの成形コピーを区別する詳細です。

刃の角度と切削形状

標準的なハードウェア ユーティリティ ナイフのブレード ストリップの刃先は、各面がおよそ 19 ～ 21 度のベベルで研削されており、合わせて 40 度前半の範囲の刃先角度が得られます。この角度は、2 つの競合するニーズのバランスをとります。1 つは繊維を引き裂くことなく紙やフィルムをきれいにスライスできるほど薄いエッジ、もう 1 つは折り畳まれた継ぎ目やガムテープの内側に隠れているステープルに当たったときに転がったり欠けたりしないように十分な厚いエッジです。

面あたり 15 度に近い狭いベベルは、単層材料の切断抵抗が少なくなりますが、鈍くなるのも早くなり、ステープルやプラスチックのストラップなどのより硬い異物に対してマイクロチッピングが発生しやすくなります。そのため、19 ～ 21 度の範囲が、特定の材料専用の特殊ブレードではなく、汎用のハードウェア ユーティリティ ナイフの実用的な標準であり続けています。

ブレードの先端は後縁よりも鋭利な点まで研削されており、エッジの広い部分が直線に沿って切断を続ける前に、最初の接触点がテープやシュリンクフィルムなどの表面を突き刺すことができます。この先端の形状により、ハードウェア ユーティリティ ナイフは、既存のエッジやコーナーを開始する必要がなく、平らな面で直接切断を開始できます。

ハードウェアカッターナイフの刃に使用される刃鋼グレード 製造

すべてのハードウェアユーティリティナイフブレードストリップが同じ鋼で作られているわけではありません。硬度、エッジ保持力、耐食性はグレードによって異なり、選択はブレードセグメントを折るか交換する頻度に影響します。

ハンドルの形状と滑り止めグリップゾーン

切断ストローク中のグリップの破損は、通常、先端がボール紙の折り目に引っかかったときなど、刃の抵抗が急上昇したまさにその瞬間に発生します。黄色い貝殻の背骨に沿って走る鋸歯状の尾根はこのために存在します。これらは摩擦のみに依存しない機械的なアンカーポイントを手のひらに与えます。これは、繰り返しの荷造りや教室での活動で手が少し湿ったときに重要になります。

CX107 の配色では青色で示されているハンドルの下端は、中央部分よりわずかに幅広に成形されています。このフレアは、引っ張り切断中にツールが閉じた手から前方に滑り出すのを防ぎます。この詳細は、ユーザーが同じ作業でフレアベースのハードウェアユーティリティナイフとストレートバレルのユーティリティナイフを比較するまで見落とされがちです。

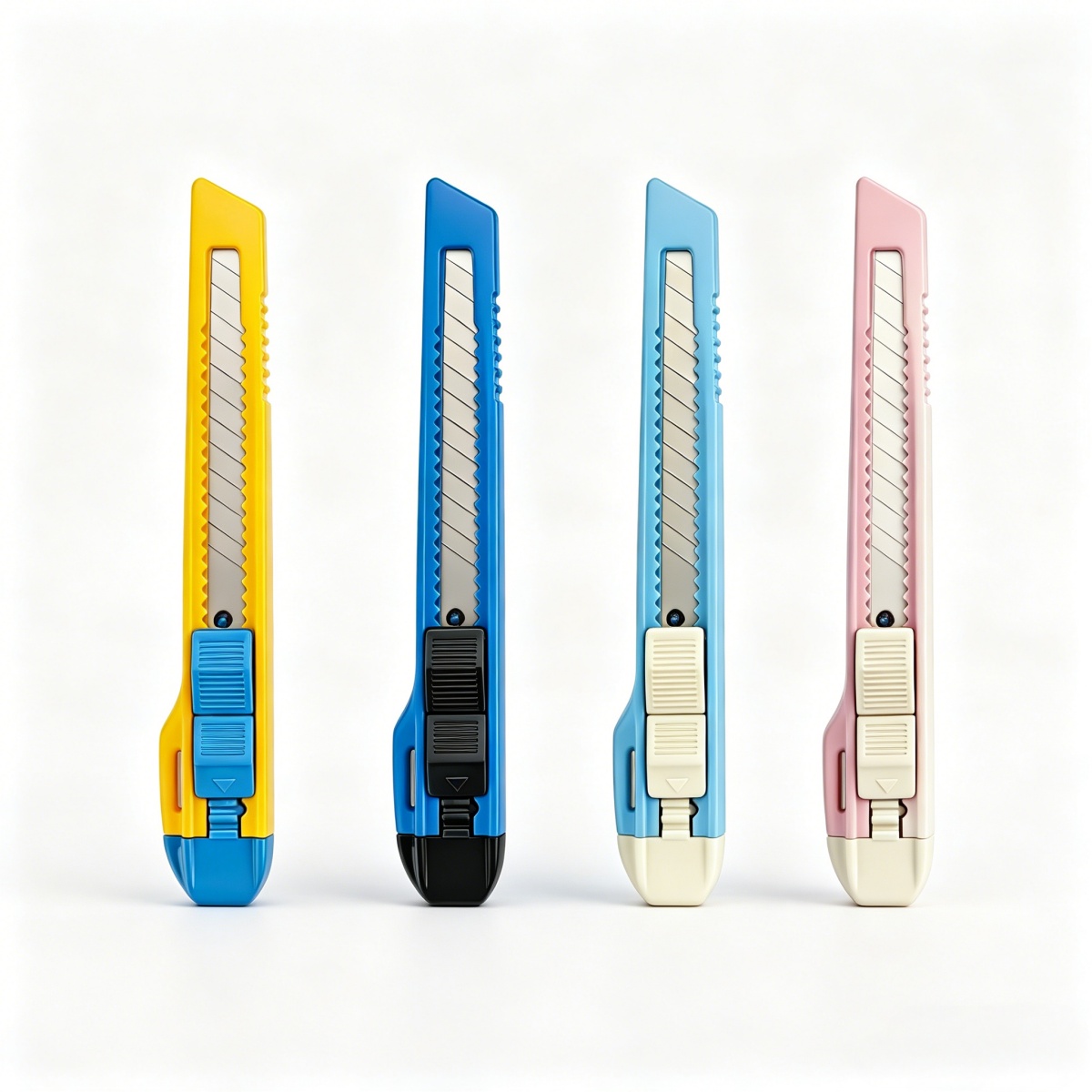

シェル全体の色分けは視覚的であるだけでなく機能的でもあります。現在、このプラットフォームでは 4 つの色の組み合わせが製造されており、黒または白のスライダーに対して黄色、青、水色、ピンクのアクセントが交互に配置されています。これにより、流通パートナーは棚や箱の中で在庫をサイズやグレードごとに一目で区別できます。

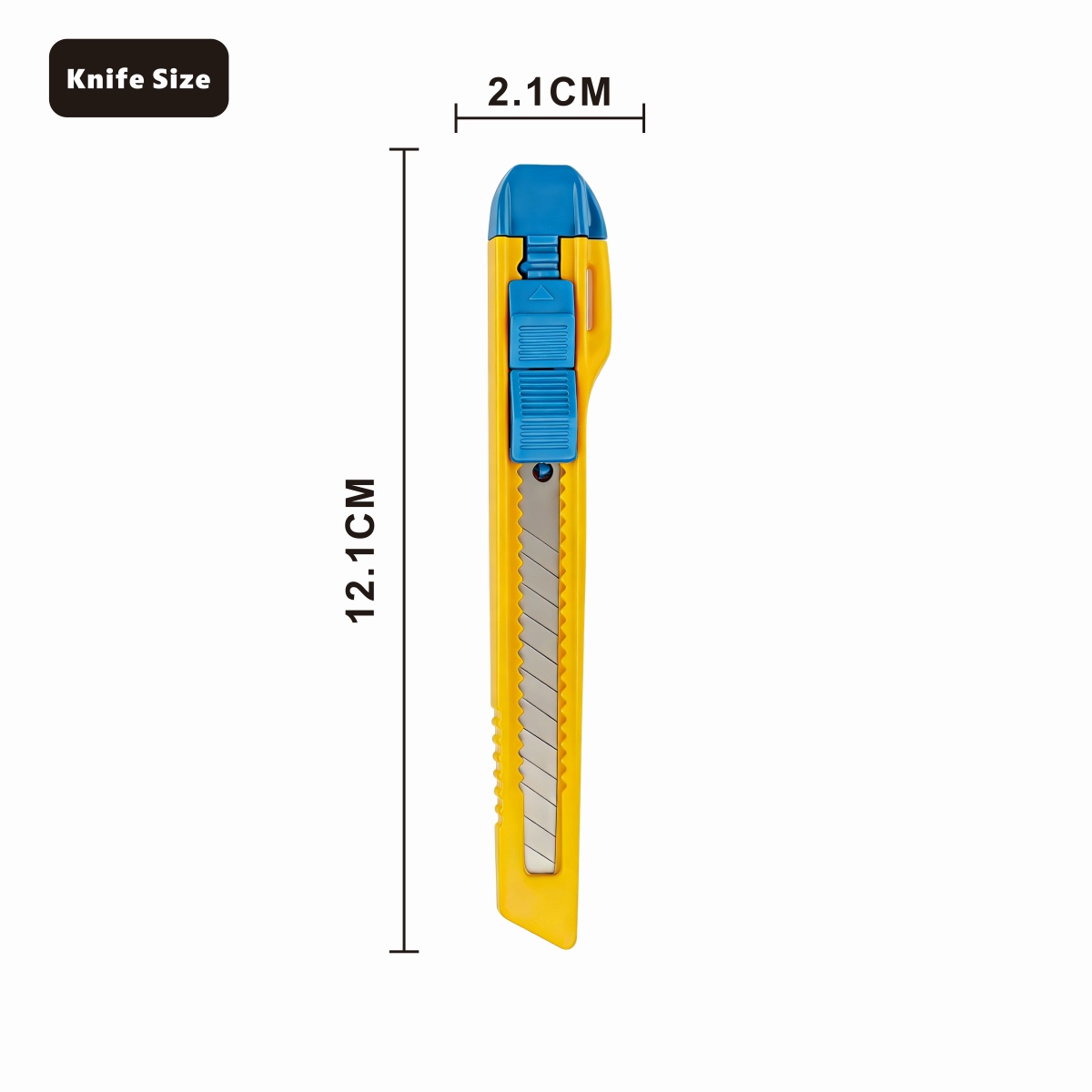

ハンドルの中央部分のグリップ直径は本体の幅 2.1 cm に近く、指を無理に伸ばしすぎずに平均的な大人の手の丸まった指の内側に快適に収まる寸法が選択されています。グリップの直径がこれより大幅に大きいと、親指がスライダー ボタンから遠ざかる傾向があり、片手で刃を伸ばすのが難しくなります。一方、著しく薄いグリップは、より小さな接触領域に圧力が集中し、繰り返し切断を続けると疲労が増大します。

オートロックスライダーと手動フリクションスライダーの比較

古くて低コストのカッターナイフの設計は、刃を所定の位置に保持するために摩擦のみに依存しています。これは、スライダーがチャンネルの壁に対して軽い圧力に耐えられる程度に十分に密着していることを意味します。これは、非常に軽い紙の切断には問題なく機能しますが、ブレードがより密度の高い材料に接触すると、切断自体の抵抗によってストロークの途中でブレードがハウジングの中に後方に押し込まれる可能性があるため、信頼性が低くなります。

自動ロック システムは、この摩擦への依存を、チャネルに沿った 5 つの戻り止めの 1 つに物理的に固定する機械的なピンに置き換えます。摩擦嵌めではなくピンが後方の力に抵抗するため、切削圧力がかかってもブレードは後退できません。これが、自動ロック設計が現在、オプションのアップグレードではなく、ほとんどの最新のハードウェアカッターナイフプラットフォームで標準として期待されている主な理由です。

ロック システムのトレードオフは、ユーザーが単にスライダーを押し戻すのではなく、ブレードを引っ込めるために意識的にリリース ボタンを押す必要があり、古いフリクション スライダーを長年使用している一部のユーザーにとって、慣れるまでに短い調整期間が必要な小さな意図的なステップが追加されることです。

自動ロック スライダー チャネルについて

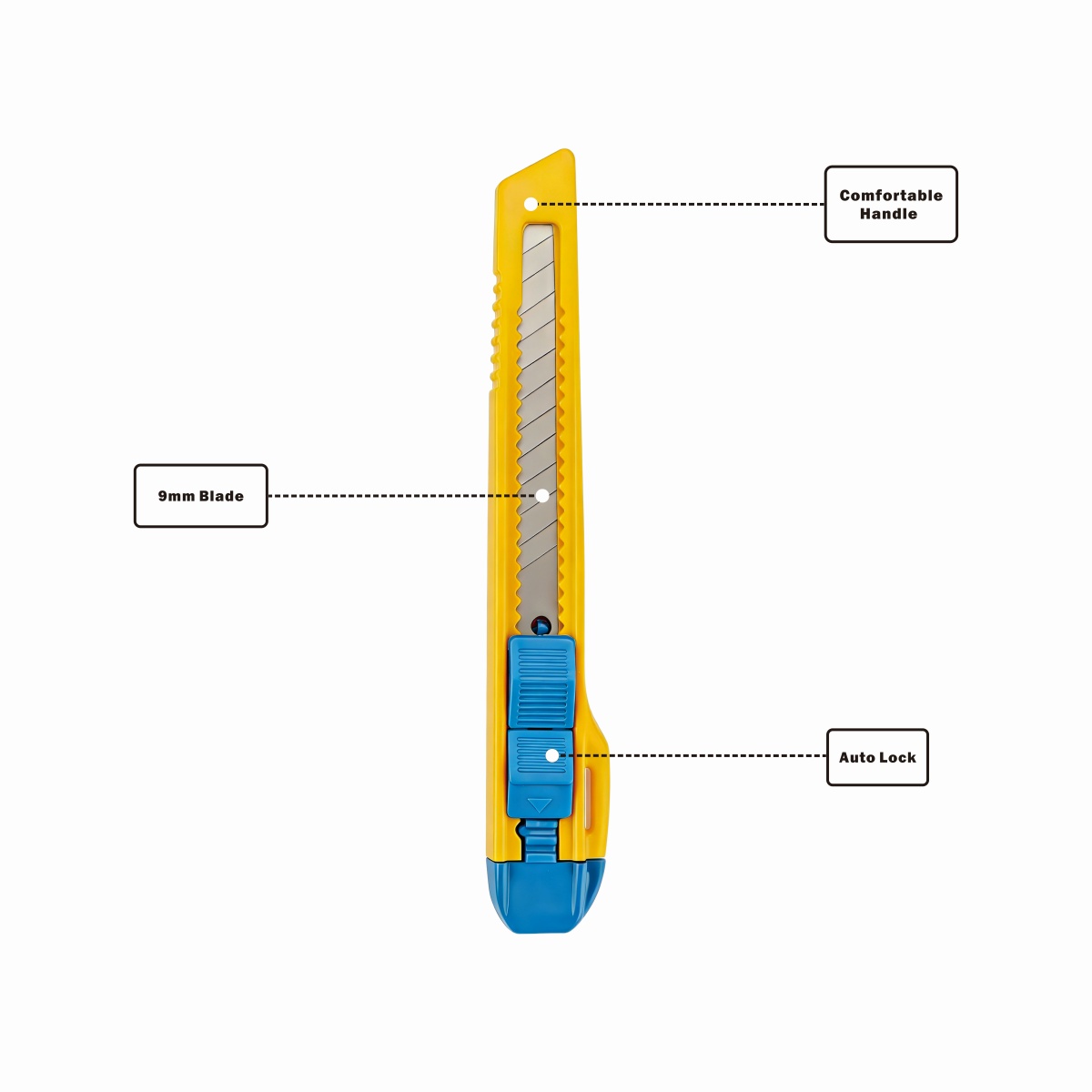

ハウジング上部のスライダーは、プラスチックに切り込まれた 5 つの戻り止めにより、段付きのチャネルに沿って移動します。各戻り止めは、繊細なトリミング作業のための短い 6 mm 露出から、シングル ストロークで複数層の段ボールを切断するための完全な 9 mm 露出まで、固定ブレード延長長に対応します。

オートロックとは、スライダー ボタンに組み込まれたスプリング張力を指します。ボタンを押すと、現在の戻り止めからピンが外れ、ボタンを放すと、スライダーが到達した戻り止めにピンが再装着されます。この設計により、圧力がかかって切断途中で刃が後退するのを防ぎます。これは、専用のロックピンがない古い摩擦のみのスライダーナイフの主な安全上の懸念事項です。

ブレードが最大露出した状態でピンがより深い戻り止め壁に係合するため、保持力は完全に伸長した位置に向かって増加します。この設定は、偶発的な後退が最も高いリスクを伴う厚い材料に最もよく使用されます。

ハードウェアユーティリティナイフ交換ブレード: 現場手順の内訳

以下の手順では、このサイズ クラスのほとんどのスナップオフ スライダー ナイフに見られる一般的なメカニズムについて説明します。これには、多くの人がエース ハードウェア ユーティリティ ナイフの刃の交換方法で検索するワークフローも含まれます。これは、ハウジングの色やブランドに関係なく、内部チャネルとバック カバーの設計がコンパクトな 9 mm モデルでほぼ同様であるためです。

使用済みの刃物は、最初に短い部分に折ったり、包んだりせずに、ポケット、引き出し、またはゴミ箱に放っておいてはなりません。使用済みのハードウェアカッターナイフの刃のストリップの裸の刃は、目的の材料をきれいに切ることができなくなった後でも、皮膚を切るのに十分な鋭さを保つからです。

パッケージングと配布の構成

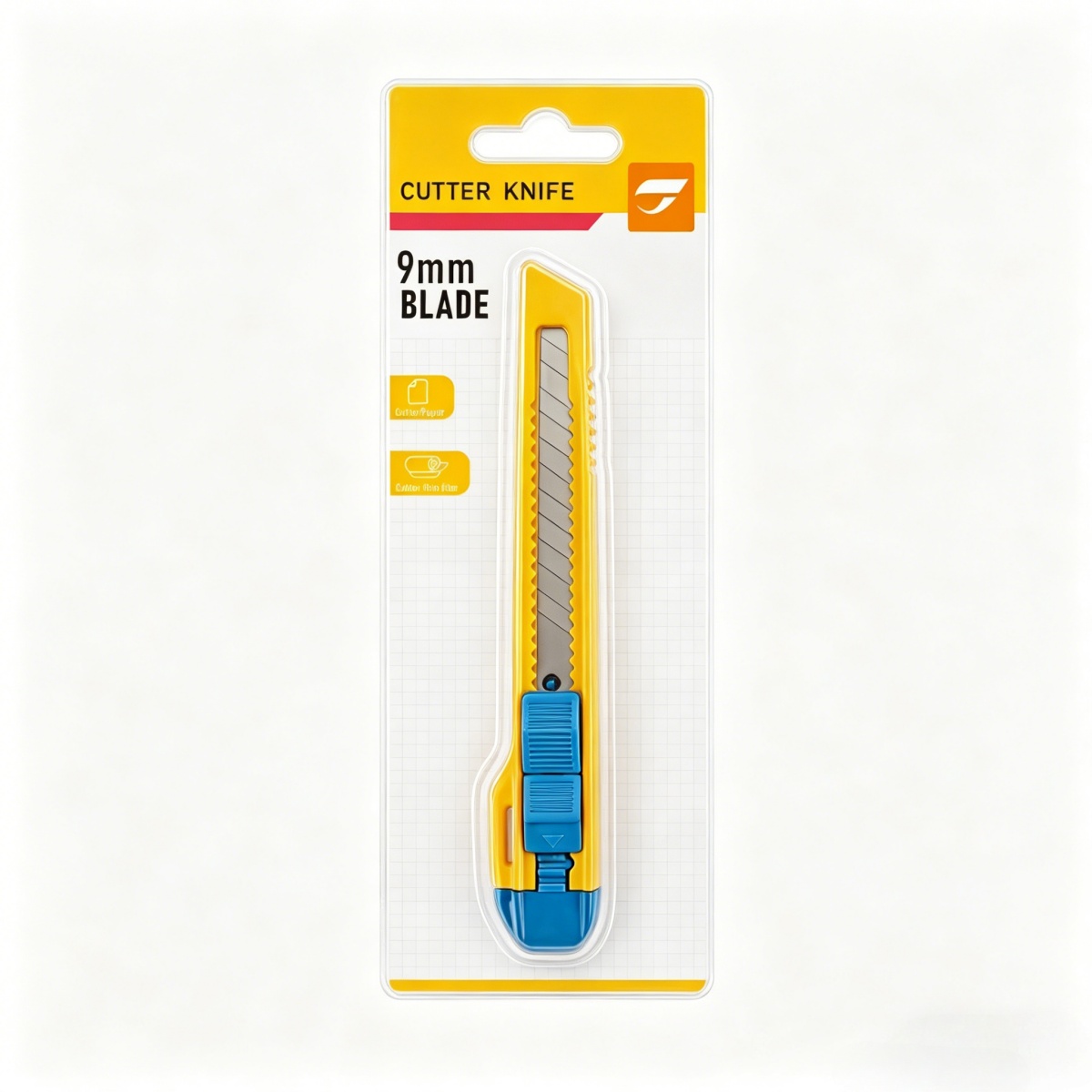

CX107 プラットフォームは、成形プラスチック シェルの後ろで印刷された裏紙カードにツールが保持された状態で、ブリスター カード パッケージで出荷されます。この形式では、ブレードを完全に格納して検査時に見える状態に保ちながら、輸送中にハウジングが開くのを防ぎ、棚やラックの陳列用にペグフック式のハングタブを使用できます。

バルク配布構成は、個別のブリスター カードから内箱に詰められたポリ袋入りユニットへと移行しており、小売店への直接陳列ではなく倉庫への補充が予定されている注文のユニットあたりの梱包材を削減します。どちらの形式も同じ内部ツール仕様を維持しており、完成したハードウェア ユーティリティ ナイフがエンド ユーザーに届く前にどのように保護され、提示されるかが異なるだけです。

交換用のハードウェア ユーティリティ ナイフの刃は、5 ～ 10 個のストリップからなる小さな平らなスリーブに個別に梱包されており、標準のブリスター カード ポケットまたは小さな部品箱の内側に収まるサイズになっているため、施設は最終的に装填される工具本体とは別に予備の刃を保管することができます。

材料切断互換性リファレンス

9 mm ハードウェア ユーティリティ ナイフは、施設内のあらゆる切断作業に使用できるものではありません。刃の延長部分を材料の厚さに合わせることで、刃の寿命が延び、ハードウェアカッターナイフの完全な交換刃サイクルの頻度が減ります。

9 mm ハードウェア ユーティリティ ナイフがさまざまな業界で使用されている場所

保管、輸送、日常の持ち運びに関する考慮事項

完全に収納された長さは 12.1 cm なので、ハードウェアカッターナイフは、開口部から飛び出すことなく、ほとんどの机の引き出しオーガナイザー、ツールポーチ、エプロンポケットの内側に平らに収まります。ハンドルの上部は丸みを帯びており、繰り返しの作業中にツールを素早く引き抜いたときに生地の裏地に引っかかるのを防ぎます。

作業エリア間で工具を輸送する施設では、ブリスター カード パッケージが輸送中の一時保管スリーブとしても機能し、目的のステーションで工具が開梱されるまでブレードを格納し、スライダ機構を埃や破片から保護します。

ハードウェアカッターナイフを使用するまでの間、長期間保管する場合、刃を完全に後退させて最も低いロック位置に係合させると、スライダー機構のバネ張力が軽減され、ツールが実際の使用に戻ったときに自動ロック戻り止めが一貫した係合を維持するのに役立ちます。

カスタムブランディング、ロゴ印刷、カラー構成

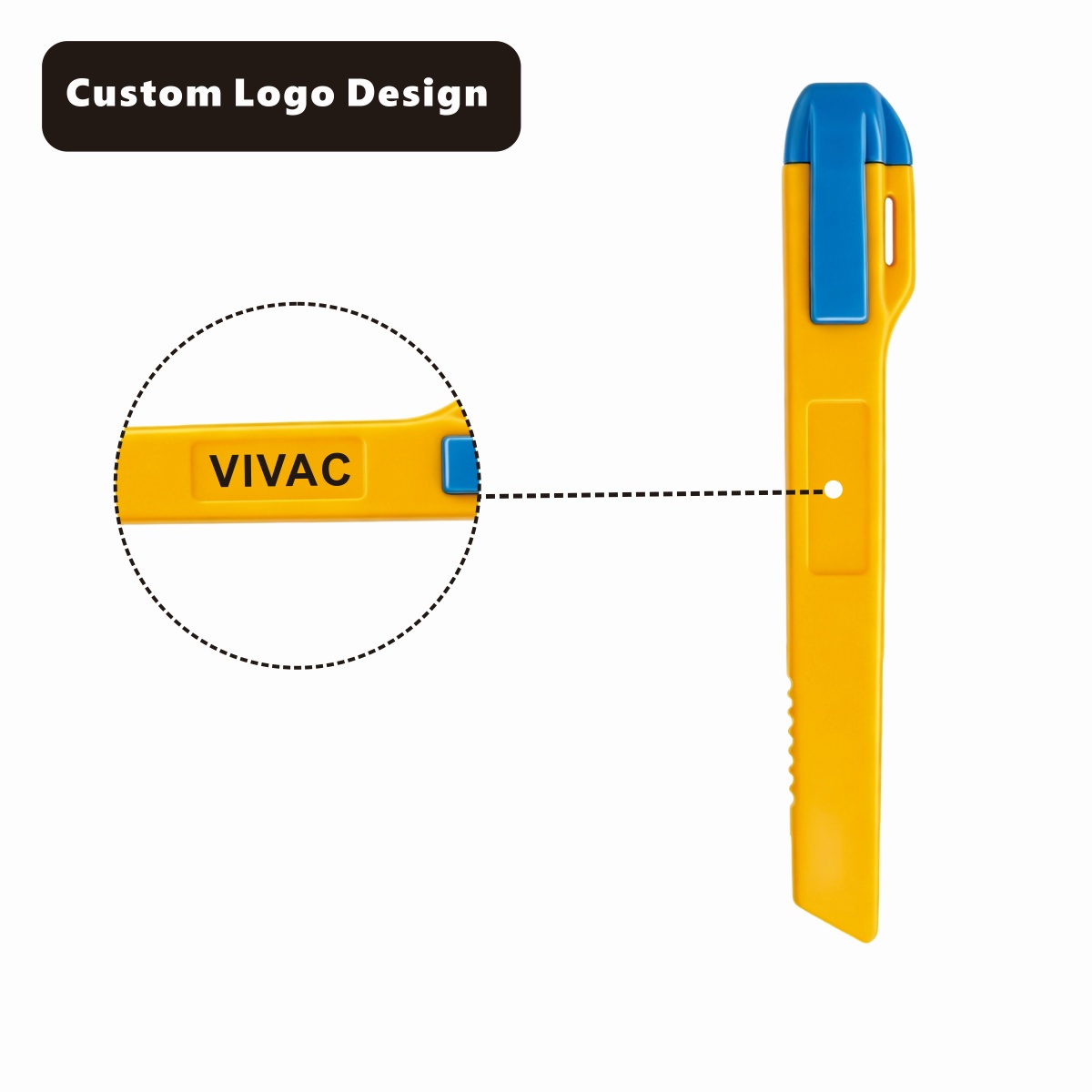

スライダー近くの平らな部分にパッド印刷またはレーザー彫刻を施すことにより、グリップの質感に影響を与えることなく、会社名や短いワードマークをシェルに永続的に配置することができます。プリント領域がリブ部分の上にあるため、何か月も扱った後でもロゴは判読できます。

色の設定は塗装ではなく射出成形の段階で行われるため、イエロー、ブルー、ライトブルー、ピンクのシェルの色は、洗浄を繰り返しても欠けることなく保持されます。スライダーとベースのアクセントカラーは、コーディネートまたはツートンカラーの外観に対する注文者の好みに応じて、メインシェルの色と一致させたり、対照的にしたりすることができます。

標準の18mmハウジングと比較してコンパクトな寸法

製造の品質管理と安全性試験

ハードウェアカッターナイフの刃の各製造バッチは、バッチからのサンプルストリップが校正された試験材料全体に引き出され、切断抵抗が許容範囲内にあることを確認する切れ味検証段階を通過します。許容範囲外のストリップは、梱包前にバッチから引き出されます。

ハウジングシェルはスライダーの張力検査を受け、自動ロックボタンが全行程にわたって繰り返し循環され、ピンが固着することなくすべての戻り止めにきれいに装着されていることを確認します。このサイクル テスト中に不均一な抵抗を示したハウジングは、出荷されるのではなく、再加工のために分離されます。

組み立てられたユニットは、露出した先端を側面から軽く押しながらハウジングを安定して保持することによってブレードの遊びもチェックされ、チャネル公差が全伸長範囲にわたって横方向の動きを数分の１ミリメートル以内に維持していることを確認します。

材料調達とハウジング構成

CX107 プラットフォームの外側シェルは ABS プラスチックで成形されており、その耐衝撃性と、スライダー チャネル付近で繰り返し屈曲しても素材が脆くなることなく、リブ付きグリップ テクスチャや印刷されたロゴ領域などの表面の細かいディテールを保持できる能力を考慮して選択されました。

ロッキング ピンやスプリングを含む内部コンポーネントは、生産工程に応じて、より硬いエンジニアリング プラスチックまたは軽金属合金から製造されます。これらの小さな部品は、単一のハウジングの耐用年数にわたって数千回の伸縮動作を繰り返すため、特に疲労耐性を考慮して選択されています。

ブリスター包装トレイは透明な PET または PVC シートで形成されており、購入前の検査のためにツールが見えるようにすると同時に、積み重ねや配送ポイント間での輸送中にハウジングの角を保護するのに十分な剛性を提供するために選択されています。
